Nghiên cứu chế tạo vật liệu polymer composite trên cơ sở nhựa epoxy Epikote 828 gia cường bằng xơ sợi mướp, định hướng ứng dụng làm vật liệu trong công nghiệp chế tạo ô tô

Đề tài tập trung phát triển vật liệu composite mới trên nền nhựa epoxy Epikote 828, sử dụng xơ sợi mướp (một nguồn nguyên liệu tự nhiên sẵn có, rẻ tiền và thân thiện với môi trường tại Việt Nam) làm chất gia cường ở hai dạng: vi sợi và tấm mat. Nhóm nghiên cứu đã tiến hành xử lý kiềm sợi mướp để tăng khả năng bám dính với nhựa, chế tạo composite ở các hàm lượng sợi khác nhau, đồng thời đánh giá toàn diện các tính chất: nhiệt (TGA), hình thái cấu trúc (SEM), độ hút ẩm, độ bền kéo, uốn, va đập, độ bền dai phá hủy (KIC) và xây dựng quy trình công nghệ chế tạo hoàn chỉnh.

Nghiên cứu chế tạo vật liệu polymer composite trên cơ sở nhựa epoxy Epikote 828 gia cường bằng xơ sợi mướp, định hướng ứng dụng làm vật liệu trong công nghiệp chế tạo ô tô

TS.Đặng Hữu Trung
Khoa công nghệ Hóa

Thông tin liên lạc

Đặng Hữu Trung, (trungsms.02@gmail.com ) ,Khoa công nghệ Hóa

Mục tiêu

Chế tạo được vật liệu polymer composite trên cơ sở nhựa epoxy epikote 828 gia cường bằng xơ sợi mướp, định hướng ứng dụng làm vật liệu trong công nghiệp chế tạo ô tô.

Giải pháp

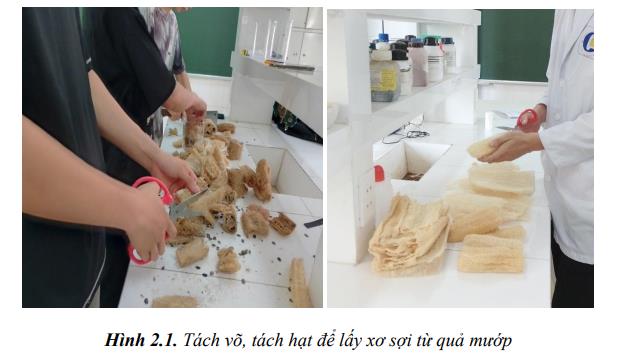

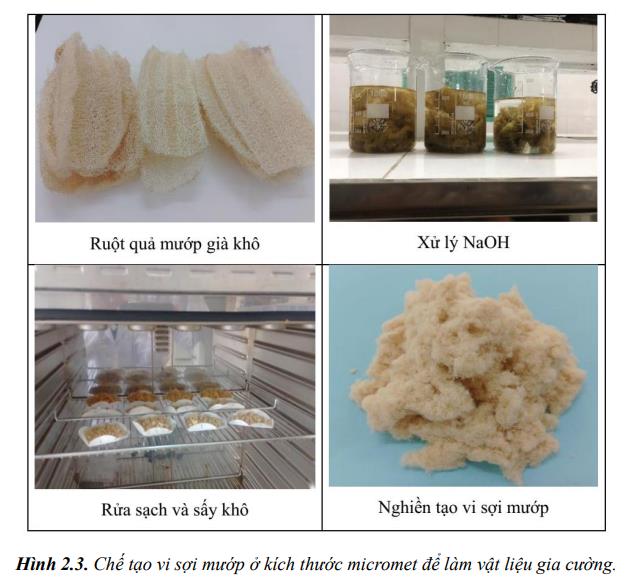

Tách các tạp chất từ xơ sợi mướp bằng phương pháp xử lý kiềm, tạo tấm mat, cắt nghiền để làm vật liệu gia cường.

Xác định tính chất nhiệt và hình thái cấu trúc của xơ sợi mướp trước và sau khi xử lý kiềm.

Khảo sát mức độ hút ẩm của vật liệu polymer composit ở các hàm lượng xơ sợi mướp khác nhau.

Khảo sát ảnh hưởng của hàm lượng xơ sợi mướp đến tính chất cơ học. (độ bền kéo, bền uốn và bền va đập) của vật liệu polymer composit.

Xác định độ bền dai phá hủy (KIC) của vật liệu polymer composit gia cường bằng xơ sợi mướp ở các hàm lượng khác nhau.

Nghiên cứu sử dụng tấm mat từ xơ sợi mướp làm chất gia cường cho vật liệu polymer composit và xác định tính chất cơ học của vật liệu.

Chụp ảnh SEM bề mặt phá hủy của mẫu vật liệu polymer composit.

Xây dựng quy trình công nghệ chế tạo vật liệu polymer composit trên cơ sở nhựa nền epoxy gia cường bằng xơ sợi mướp.

Kết quả

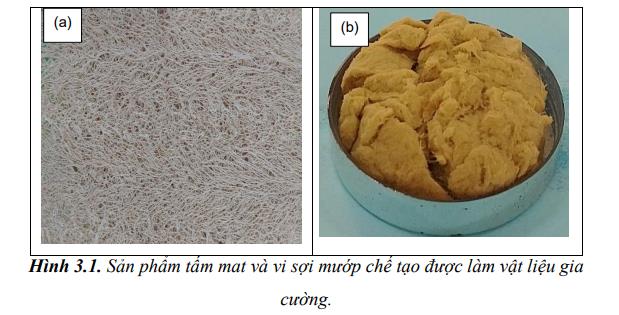

Đã chế tạo được vật liệu gia cường từ quả mướp dạng vi sợi và dạng tấm mat.

Đồng thời sử dụng các loại sợi gia cường đó ở các hàm lượng khác nhau để chế tạo vật liệu composite trên cơ sở nhựa epoxy epikote 828.

Đã xác định tích chất nhiệt trọng lượng TGA và ảnh SEM bề mặt phá hủy của vật liệu composite ở các hàm lượng xơ sợi mướp khác nhau.

Kết quả nghiên cứu cho thấy vật liệu composite đạt được các tính chất kỹ thuật tốt, đáp ứng yêu cầu sử dụng trong ngành ô tô (nội thất, vách ngăn, chi tiết chịu lực nhẹ). Cụ thể, sản phẩm có độ bền kéo 45,6 MPa, độ bền uốn 72,3 MPa, độ bền va đập 9,2 kJ/m² – đều đạt hoặc vượt tiêu chuẩn so sánh với các vật liệu tương tự đang dùng trong công nghiệp ô tô. Vật liệu còn có độ hút ẩm thấp, ổn định nhiệt tốt và khả năng phân hủy sinh học cao hơn so với composite truyền thống.

Sản phẩm/Bài báo/Báo cáo

Toàn văn báo cáo: https://lib.haui.edu.vn/Opac80/EDetail.aspx?id=38321&f=fulltext&v=Nghi%u00ean+c%u1ee9u+ch%u1ebf+t%u1ea1o+v%u1eadt+li%u1ec7u+polymer+composite+tr%u00ean+c%u01a1+s%u1edf+nh%u1ef1a+epoxy+Epikote+828+gia+c%u01b0%u1eddng+b%u1eb1ng+x%u01a1+s%u1ee3i+m%u01b0%u1edbp%2c+%u0111%u1ecbnh+h%u01b0%u1edbng+%u1ee9ng+d%u1ee5ng+l%u00e0m+v%u1eadt+li%u1ec7u+trong+c%u00f4ng+nghi%u1ec7p+ch%u1ebf+t%u1ea1o+%u00f4+t%u00f4+

Nhóm Sản phẩm

Sản phẩm liên quan

Xem trong không gian 3D

Video Giới thiệu sản phẩm
