Nghiên cứu chế tạo vật liệu bọc đường ống dẫn dầu có khả năng chống ăn mòn và tác động cơ học

Tổng quan: Giới thiệu chung về vật liệu Polyme Composit, nhựa epoxy và chất đóng rắn, sợi gia cường, bảo vệ ăn mòn đường ống. Thực nghiệm: Hóa chất và dụng cụ, phương pháp xác định mức độ phản ứng của nhựa Epoxy và chất đóng rắn, phương pháp chế tạo mẫu thử nghiệm, phương pháp xác định độ bền và đập IZOD, xác định tính chất nhiệt, xác định độ bám dính bề mặt, phương pháp tổng trở điện hóa, đánh giá mức độ bong rộp của mẫu ngâm trong mội trường nước biển nhân tạo. Kết quả và thảo luận

Nghiên cứu chế tạo vật liệu bọc đường ống dẫn dầu có khả năng chống ăn mòn và tác động cơ học

TS.Đặng Hữu Trung
Khoa công nghệ Hóa

Thông tin liên lạc

Đặng Hữu Trung (trungsms.02@gmail.com ) , Khoa công nghệ Hóa

Mục tiêu

Chế tạo được vật liệu composit bọc đường ống dẫn dầu trong môi trường nước biển, có độ bền va đập cao, khả năng chống ăn mòn tốt, từ tổ hợp nhựa epoxy, chất đóng rắn Fujicure FXD-822 và gia cường bằng sợi thủy tinh

Giải pháp

Khảo sát mức độ phản ứng của chất đóng rắn Fujicure FXD-822 với nhựa

epoxy ở các tỷ lệ chất đóng rắn/nhựa khác nhau.

• Chế tạo vật liệu nhựa nền, vật liệu composit ở các tỷ lệ chất đóng rắn/nhựa

và sợi/nhựa khác nhau.

• Xác định độ bền va đập của các loại vật liệu nhựa nền và composit ở các tỷ

lệ trên, nhằm chọn ra loại vật liệu cho độ bền va đập cao nhất, ứng dụng vào

việc bọc hệ thống đường ống dẫn dầu.

• Xác định tính chất nhiệt vi sai DTA (differential thermal analysis) hay nhiệt

quét vi sai DSC (differential scanning calorimetry) của vật liệu nhựa nền và

composit ở những tỷ lệ tối ưu.

• Đánh giá khả năng chống ăn mòn thông qua việc xác định độ bám dính bề

mặt và điện trở cách điện của mẫu thép được bọc bằng vật liệu composit.

• Đánh giá khả năng chống ăn mòn thông qua việc xác định mức độ bong rộp

của mẫu thép được bọc bằng vật liệu composit theo chu kỳ, trong môi trường

nước biển nhân tạo.

• Xây dựng quy trình bọc đường ống dẫn dầu bằng vật liệu composit gia cường sợi

thủy tinh.

• Bọc đoạn ống kim loại có kích thước Ø 150 ÷ Ø200 mm, chiều dài 1000

mm, độ dày lớp bọc từ 3÷5 mm, sử dụng vật liệu composit gia cường sợi

thủy tinh.

Kết quả

1. Đã khảo sát mức độ phản ứng giữa chất đóng rắn Fujicure FXD-822 với

nhựa epoxy ED-20 ở các tỷ lệ khác nhau, kết quả cho thấy ở tỷ lệ 50/100 PKL

cho mức độ đóng rắn cao nhất và đạt 94% sau 6 giờ.

2. Đã chế tạo được 4 loại mẫu nhựa nền và 4 loại mẫu composit có thành

phần các tỷ lệ chất đóng rắn/nhựa/sợi khác nhau và xác định độ bền va đập của

mẫu nhựa nền và mẫu composit. Kết quả cho thấy ở mẫu nhựa nền độ bền va

đập cao nhất đạt 6,1 Kj/m2 ở tỷ lệ chất đóng rắn Fujicure/epoxy 50/100 PKL và

mẫu composit gia cường sợi thuỷ tinh đạt 284,55 Kj/m2 ở tỷ lệ sợi/nhựa 60/40

PKL.

3. Đã xác định tính chất nhiệt DSC của hai loại mẫu vật liệu tối ưu, kết quả

cho thấy mẫu nhựa nền và mẫu composit dùng để bọc chống ăn mòn và tác động

cơ học làm việc đến nhiệt độ tối đa 260 độ C

4. Đã xác định độ bám dính bề mặt và tổng trở điện hoá của hai loại mẫu tối

ưu dùng để bọc chống ăn mòn đường ống, kết quả cho thấy mức độ bám dính

cũng như khả năng che chắn rất tốt giữa vật liệu composit với bề mặt đường ống

trong môi trường ăn mòn NaCl 3%.

5. Đã xác định khả năng bong rộp của các mẫu trong môi trường ăn mòn, kết

quả cho thấy sau 90 chu kỳ mẫu không có hiện tượng bong tách và vẫn giữ

nguyên trạng thái ban đầu.

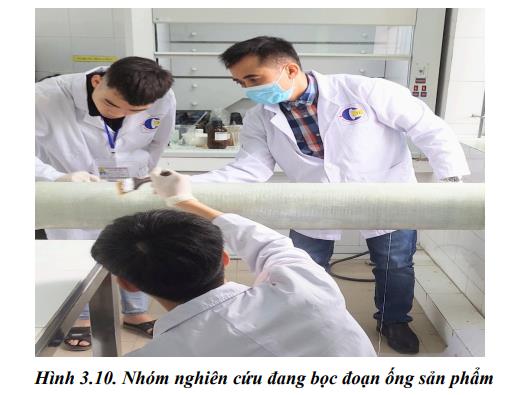

6. Xây dựng được quy trình bọc đường ống dẫn dầu bằng vật liệu composit

gia cường bằng sợi thuỷ tinh và bọc đường ống kim loại có kích thước đăng ký:

Ø150 mm, chiều dài 1000 mm, độ dày lớp bọc ≈4 mm.

Sản phẩm/Bài báo/Báo cáo

Toàn văn báo cáo: https://lib.haui.edu.vn/Opac80/EDetail.aspx?id=5770&f=fulltext&v=%3c+Nghi%u00ean+c%u1ee9u+ch%u1ebf+t%u1ea1o+v%u1eadt+li%u1ec7u+b%u1ecdc+%u0111%u01b0%u1eddng+%u1ed1ng+d%u1eabn+d%u1ea7u+c%u00f3+kh%u1ea3+n%u0103ng+ch%u1ed1ng+%u0103n+m%u00f2n+v%u00e0+t%u00e1c+%u0111%u1ed9ng+c%u01a1+h%u1ecdc+

Nhóm Sản phẩm

Sản phẩm liên quan

Xem trong không gian 3D

Video Giới thiệu sản phẩm
